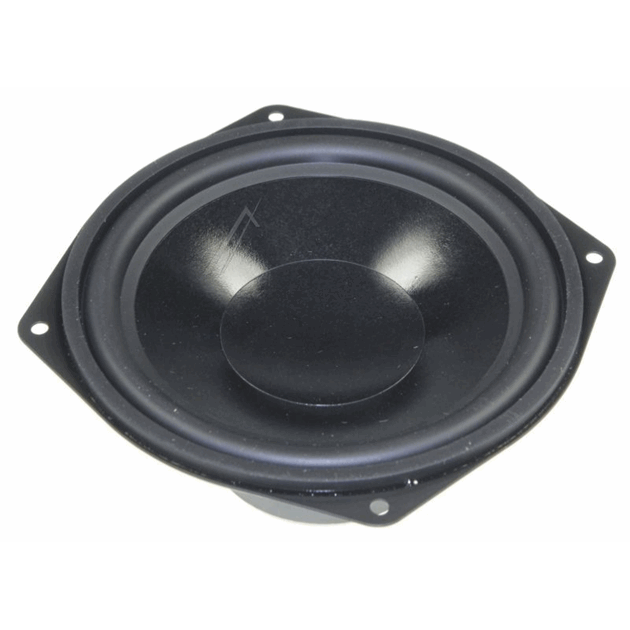

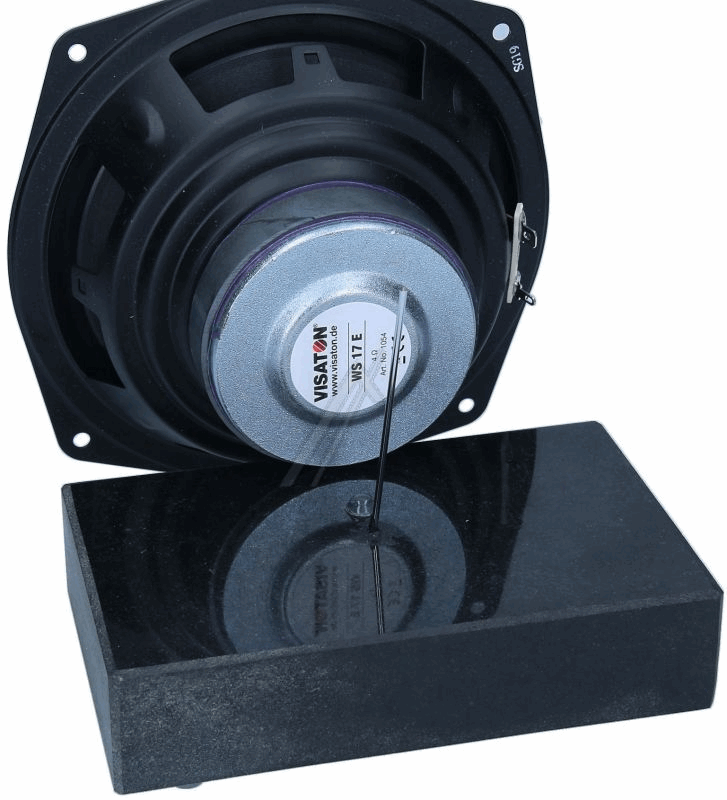

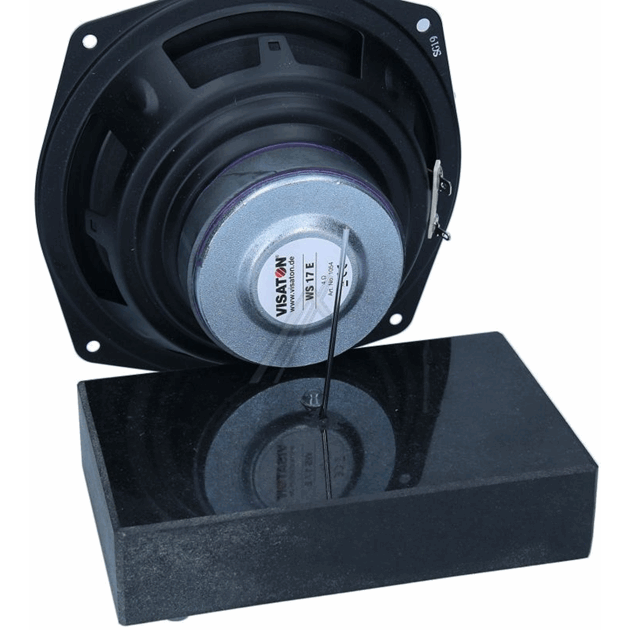

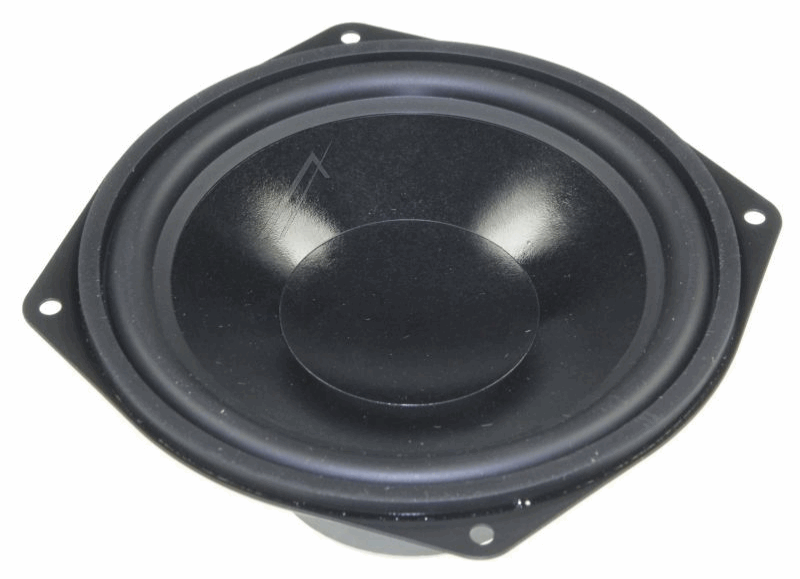

Visaton basselement, WS17E, 17cm, 4ohm
|
Rated power |
60 W |
|
90 W |
|
4 Ohm |
|

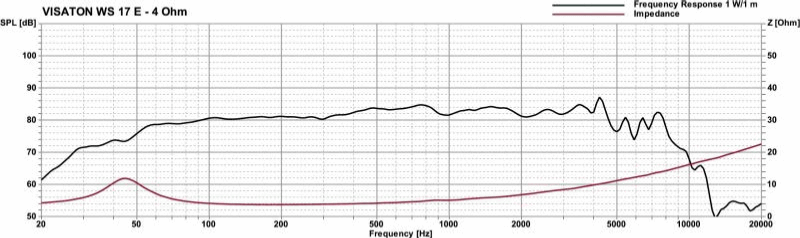

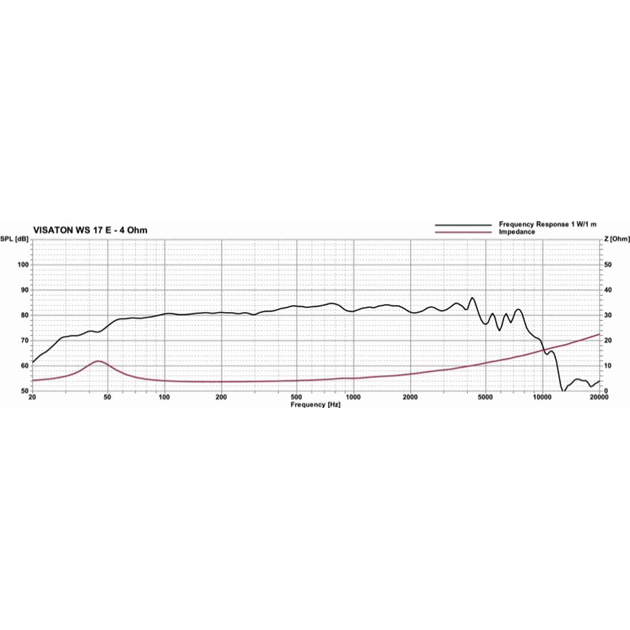

fu–7000 Hz |
|
(fu: Lower cut-off frequency depending on cabinet) |
. |
|
Mean sound pressure level |
88 dB (1 W/1 m) |
|

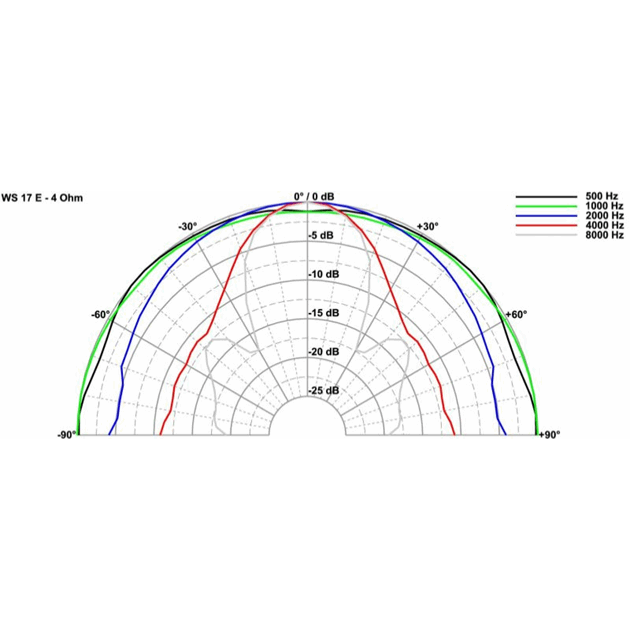

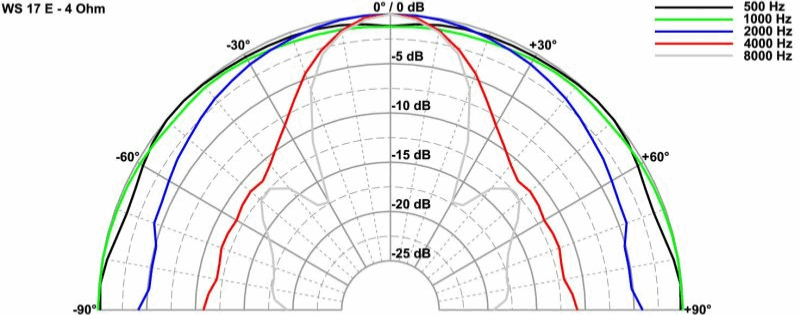

Opening angle (-6 dB) |
47°/4000 Hz |
|
Excursion limit |
+/-6.5 mm |
|
Resonance frequency fs |
45 Hz |
|
Magnetic induction |
0.8 T |
|
Magnetic flux |
314 µWb |
|
Height of front pole-plate |
5 mm |
|
Voice coil diameter |
25 mm |
|
Height of winding |
12 mm |
|

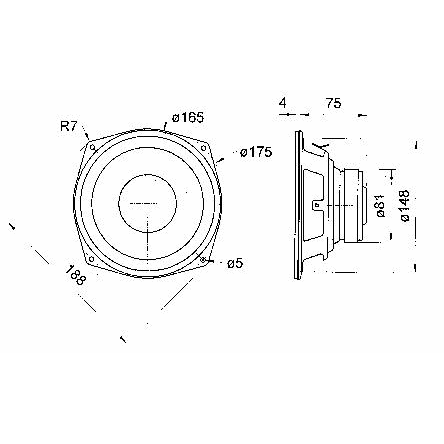

Cutout diameter |
150 mm |
|
0.97 kg |
|
D.C. resistance Rdc |
3.2 Ohm |
|
Mechanical Q factor Qms |
2.35 |
|
Electrical Q factor Qes |
0.9 |
|
Total Q factor Qts |
0.65 |
|
Equivalent volume Vas |
22 l |
|
Effective piston area Sd |
143 cm² |
|
Dynamically moved mass Mms |
16 g |
|
Force factor Bxl |
3.9 T m |
|
Inductance of the voice coil L |
0.6 mH |
|
Connections |
5.2 x 0.8 mm (+)/2.8 x 0.8 mm (-) |
